Si alguna vez has abierto el panel frontal de tu equipo o has escuchado un ruido extraño proveniente de él, es probable que te hayas preguntado qué hay dentro. Entender las partes de una caldera no solo es útil para los técnicos; para ti, como usuario, es la mejor forma de saber por qué sube la presión, por qué no sale agua caliente o cómo optimizar el consumo de gas.
En este artículo, desglosamos la anatomía de estos equipos, desde el corazón donde se genera la llama hasta los sistemas electrónicos que garantizan tu seguridad.
¿Cómo se clasifican las partes de una caldera?
Para entender el funcionamiento global, no podemos ver las piezas como elementos aislados. Una caldera es un sistema de transferencia de energía donde interactúan tres circuitos principales:
Componentes de combustión
Son los encargados de transformar el combustible (gas, gasoil o biomasa) en calor. Aquí encontramos el quemador, donde se produce la llama, y la cámara de combustión.
Componentes hidráulicos
Este circuito es por donde circula el agua que llegará a tus radiadores o grifos. Incluye la bomba de circulación, que mueve el fluido, y el intercambiador, donde el agua absorbe el calor de la combustión.
Sistema de control y seguridad
Es el «cerebro» y los «vigilantes» del equipo. La placa electrónica coordina todo, mientras que elementos como la válvula de seguridad o los sensores de temperatura evitan accidentes por sobrecalentamiento o exceso de presión.

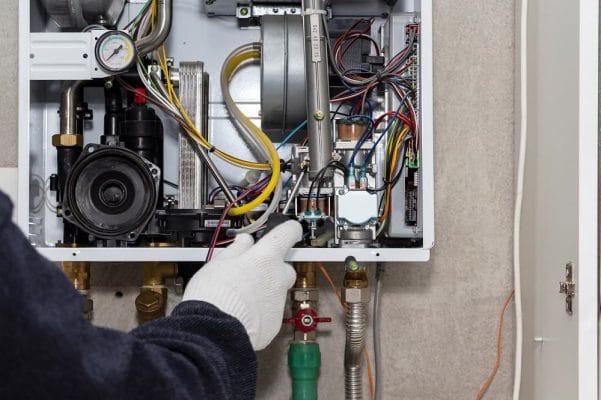

Las 7 piezas fundamentales que debes conocer
Independientemente del modelo, casi todas las calderas modernas comparten estos componentes esenciales:

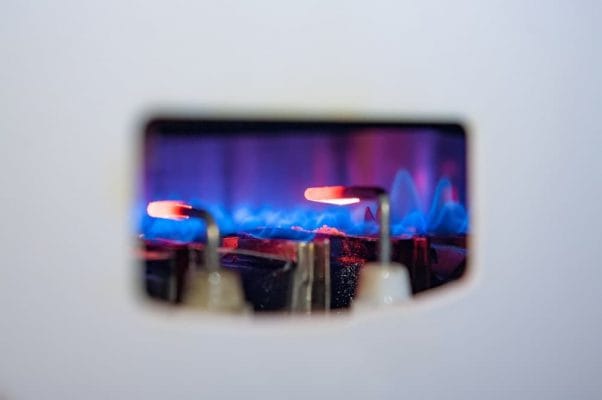

1. El quemador: donde ocurre la magia
Es el componente donde se mezcla el gas con el aire para producir la combustión. Un quemador limpio es sinónimo de una llama azul y eficiente; si la llama es amarillenta, suele indicar una mala combustión [Verificación necesaria: las llamas amarillas también pueden deberse a la presencia de polvo en el ambiente, no solo a mala combustión].
2. Intercambiador de calor: el encargado de calentar el agua
Suele ser un serpentín de cobre o acero inoxidable. El calor de la llama calienta este componente y, a su vez, este transmite la energía al agua que circula por su interior. En las calderas de condensación, existe un segundo intercambiador (o uno de mayor tamaño) para recuperar el calor del humo.
3. Bomba de circulación: el motor del sistema
Su función es impulsar el agua caliente a través de toda la instalación de la vivienda. Si escuchas que la caldera arranca pero los radiadores están fríos, es muy probable que la bomba esté bloqueada o dañada.
4. Vaso de expansión: protección contra la presión
Cuando el agua se calienta, se expande y ocupa más espacio. El vaso de expansión es un depósito con una membrana elástica que absorbe ese aumento de volumen para que la presión de la caldera se mantenga estable (normalmente entre 1.2 y 1.5 bares).
5. Válvula de seguridad
Es un mecanismo de alivio. Si la presión del sistema supera los 3 bares, esta válvula se abre automáticamente para dejar salir agua y evitar que el circuito sufra daños estructurales. Si tu caldera gotea constantemente por un tubito, esta pieza suele ser la responsable.
6. Salida de humos: ventilación y seguridad
Es el conducto (chimenea) por donde se expulsan los gases resultantes de la combustión. En los modelos actuales, se utilizan sistemas de doble flujo o coaxiales para asegurar que los gases nocivos no se filtren en la vivienda.
7. Placa electrónica: el cerebro de la caldera
Gestiona el encendido, controla la temperatura mediante sondas NTC y detecta fallos. Cuando ves un código de error en la pantalla de tu caldera, es la placa electrónica diciéndote qué componente está fallando.
Diferencias en las partes de una caldera de condensación
Las calderas de condensación son el estándar actual por su alta eficiencia. A diferencia de las antiguas, incluyen componentes específicos para aprovechar el calor del vapor de agua:
- Recuperador de calor: Aprovecha la energía de los humos antes de expulsarlos.
- Sifón de condensados: Un desagüe necesario para eliminar el agua que se genera al enfriar los humos.
Averías comunes según la pieza afectada
Tras años analizando el rendimiento de sistemas de calefacción, hemos comprobado que la mayoría de los problemas técnicos tienen un origen predecible.
Nuestra experiencia de más de una década en mantenimiento preventivo indica que el 40% de las averías en el intercambiador se deben a la acumulación de cal, algo que se puede evitar con limpiezas periódicas.
- Si la presión sube sola: Es probable que la llave de llenado esté mal cerrada o que el vaso de expansión haya perdido su carga de aire.
- Si la caldera hace ruidos de «ebullición»: Suele indicar que el intercambiador está obstruido por cal o suciedad, impidiendo que el agua circule libremente.
Preguntas frecuentes (FAQs)
¿Qué pieza falla si mi caldera pierde presión? Lo más común es una fuga en el circuito de calefacción, una válvula de seguridad que no cierra bien o un vaso de expansión defectuoso.
¿Es peligroso que la válvula de seguridad gotee? No es peligroso en términos de explosión, pero indica un problema de presión que debe corregirse para no dañar otros componentes electrónicos por humedad.
Entender las partes de una caldera te permite comunicarte mejor con tu técnico y realizar un mantenimiento básico preventivo. Recuerda que, por normativa y seguridad, cualquier manipulación interna debe ser realizada por un profesional autorizado.
